鴻麟LED洗墻燈以獨創的設計風格，時尚、現代化外觀設計，使燈具也成為一件藝術品，能與環境完美結合。外殼采用優質航空鋁材，特殊的結構設計確保了良好的散熱效果，有效的減少了LED使用過程中的光衰。采用高透光率鋼化玻璃，光損小，照度好，并加以模塊化安裝。燈具可配置白光或RGB，可在短距離達到混光要求，體現五彩斑斕的燈光效果，獨特的開關恒流源技術，確保了每顆LED穩定工作。多角度和偏光透鏡設計，不僅滿足各種亮化設計需求，并使光的利用率達到最大值。多種安裝設計，滿足不同的環境需求和角度調整。簡潔的布線，使燈具安裝和維護更加方便、快捷。

產品特點及應用：

1、燈具外殼均采用優質鋁材拉制而成，表面陽極氧化處理；燈體美觀精致，散熱性能優良。

2、燈體采用鋼化玻璃及硅橡膠密封，內部環氧樹脂灌封；確保燈具優越的防水性能。

3、燈具光源均采用進口超高量大功率LED燈珠；內置恒流驅動電源，確保燈具性能穩定

4、燈具采用PMMA光學級透鏡；可選用25°35°45°60°等角度實現所需的投光效果。

5、燈具工作電壓均可依據實際情況選定為：24V,110V,220V。

 主要運用于建筑照明、景觀照明、歷史建筑群外墻照明、廣告牌照明綠化景觀照明，酒吧，舞廳等娛樂場所氣氛照明。

近年來，LED洗墻燈已廣泛應用到各種場所，如公司企業大樓的墻體亮化、政府樓的亮化、歷史建筑的墻體亮化、娛樂場所等;所涉及的范圍也越來越廣。

一、大功率LED洗墻燈的基本參數

LED洗墻燈和護欄管具有有很多的相同點，讓我們以秦上的LED洗墻燈為例來對它的參數進行介紹：

1.電壓

LED洗墻燈的電壓可細分為：220V,110V,36V,24V,12V,幾種，所以我們在選擇電源時候就注意相對應的電壓。

2.工作溫度

因為洗墻燈通常用在戶外比較多，所以這個參數就顯得比較重要，對溫度的要求也比較高，一般情況我們要求的戶外溫度在-40℃+60℃都可以工作。但洗墻燈是用散熱比較好的鋁外殼做的，所以這個要求一般的洗墻燈都可以滿足要求。

3.LED燈珠數

通用洗墻燈的LED數量為9/300mm,18/600mm,27/900mm,36/1000mm,36/1200mm.

4.防護等級

這個是洗墻燈的重要參數，也是影響目前護欄管質量的重要指標，我們要進行嚴格的要求，我們在戶外使用，要求防水等級都要在IP65以上是最佳的。還要要求有相關的耐壓，耐碎裂、耐高低溫、耐燃、抗沖擊老化等級IP65,6代表完全防止粉塵進入;5代表：用水沖洗無任何傷害。

5.控制方式

對LED洗墻燈來說目前有兩種控制方式：內控和外控兩種。內控就是不用外接控制器，設計人員把控制系統設計在冼墻燈里面，程度效果是不能改變的。外控就是外接控制器，其效果可以通調整主控的按鍵而改變效果。通常在大型工程上面，客戶要求可以自己改變效果，我們都是用外控這種方案。也有很多的洗墻直接支持DMX512的控制系統。

6.顏色規格

2段、6段、4段、8段全彩顏色、七彩顏色、紅、黃、綠、藍、紫、白等顏色

7.發光角度

其發光角度一般有窄(20度左右)、中(50度左右)、寬(120度左右)三種，目前，大功率led洗墻燈(窄角度)的最遠的有效投射距離為20-50米

8.鏡面

玻璃反光透鏡，透光率為98-98%,不易霧化，能抗UV輻射

9.光源

一般采用1W,3WLED作為光源，但由于技術不成熟，目前市面采用1W的比較常見，因為3W發熱量大，刪熱做不好光衰比較快。以上的參數在我們選擇LED大功率洗墻燈的時候必須考慮的參數，為了第二次分配LED管發出的光減少光損，讓照度更好，洗墻燈每個LED管會帶有一個由PMMA制成的高光效透鏡。我現在把洗墻燈的連接通過控制連接圖讓大家更加容易理解。

二、LED洗墻燈的工作原理

LED洗墻燈的由于體積比較大，散熱方面比較好，所以在設計方面也大大減少了難度，但在實際應用中，也會出現恒流驅動做得不是太好，出現損壞的也不少，所以怎么讓洗墻燈能夠更好的運行，重點就放在控制和驅動方面，控制和驅動方面，讓我們一起來學習一下。

1.LED恒流器

關系到LED的大功率產品，我們都會提起到恒流驅動，那什么叫LED恒流驅動呢?無論負載的大小的變化，LED的電流保持不變的電路就叫LED恒流驅動。如果洗墻燈里面用得是1W的LED,我們通常是350MA的LED恒流驅動，用LED恒流驅動的目的就是為了提高led的壽命和光衰。恒流源好壞的選擇是根據其效率和穩定度來說，我盡可能選擇效率高的恒流源，這樣可以減少能量的損耗和溫度。

2.led洗墻燈的應用

下面讓我們來分析一下洗墻燈主要的應用場合及可實現的效果LED洗墻燈通過內置微晶片的控制，在小型工程應用場合中，可無控制器使用，能實現漸變、跳變、色彩閃爍、隨機閃爍、漸變交替等動態效果，也可以通過DMX的控制，實現追逐、掃描等效果。

3.應用場所

應用場所：單體建筑、歷史建筑群外墻照明。大樓內光外透照明、室內局部照明。綠化景觀照明

LED洗墻燈廣告牌照明。醫療、文化等專門設施照明。酒吧、舞廳等娛樂場所氣氛照明等

4.LED洗墻燈的趨勢

近年來，LED洗墻燈已廣泛應用到各種場所，如公司企業大樓的墻體亮化、政府樓的亮化、歷史建筑的墻體亮化、娛樂場所等;所涉及的范圍也越來越廣，從當初的室內到室外、從當初的局部亮化到現在的整體亮化，都是級別的提高與發展，隨著時代日益進步，現今秦上LED洗墻燈已大量投入到各領域的亮化工程當中，未來幾年里，LED洗墻燈將發展成為亮化工程中不可缺少的一部分。

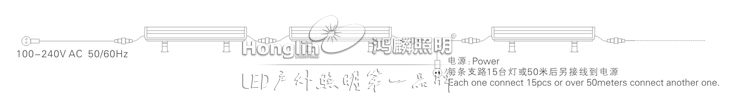

LED洗墻燈安裝接線示意圖

LED Wall Washer Installation Wiring

工程接線圖(單色)Enginering wiring diagram(single color)：

以DC24V(350W)~例的開關電源，一個開關電源最多接15個燈具。

DC24V(360W~開關電源，所接燈具數量要根據實際功率來定，實際應用中不超過開關電源總功率的80％)

工程接線圖(全彩)Enginering wi ring diagram(full color)：

DC24V(360的開關電源，所接燈具數量要根據實際功率來定，實際應用中不超過開關電源總功率的80％)

注：每個控制器有八個接口，每個接口可接170個燈，每170個燈要加一個信號放大器。

安裝投光燈需要注意哪些問題：

1.首先是安裝位置的選擇問題，為了能夠讓我們得到更加充分的光亮，所以我們需要為洗墻燈選擇一個合適的安裝位置，這樣才可以在安裝中達到一個更好的照明效果，人們不會感到眩光等光污染了。

2.接著是在安裝的過程里我們需要確定洗墻燈的固定性要好。對于一般的安裝來說，我們通常的是會將洗墻燈安置在高處，位置比較高，而我們在將它安裝在比較高的位置的時候，要確定它是已經安裝牢固的，這樣才可以確保在使用中可以更加的安全了。

洗墻燈的安裝工作可以說還是需要我們注意相應的問題的，而我們作為一個使用者也是非常有必要注意這些問題的，洗墻燈在完成了順利的安裝工作之后，它才可以為我們提供一個更好的照明效果，帶給我們城市美麗的夜景

2、燈體采用鋼化玻璃及硅橡膠密封，內部環氧樹脂灌封；確保燈具優越的防水性能。

3、燈具光源均采用進口超高量大功率LED燈珠；內置恒流驅動電源，確保燈具性能穩定

4、燈具采用PMMA光學級透鏡；可選用25°35°45°60°等角度實現所需的投光效果。

5、燈具工作電壓均可依據實際情況選定為：24V,110V,220V。

6、廣泛應用于建筑外墻照明，大樓內光外透照明，室內局部照明，綠化景觀照明等。

7、我司質保承諾：小功率系列產品（原F5草帽燈珠）質保1年；大功率/貼片系列產品質保2年。

LED洗墻燈測試報告及規格書如有需要請咨詢我司工作人員

1、安裝產品之前請認真仔細閱讀說明書；室內燈具安裝之前請確定已經斷電；室外安裝必須是持證的專業電工

2、從包裝箱里拿出時要檢查產品的完整性

3、產品與易燃材料要保證至少0.2m距離，要保證被安裝的天頂有2厘米高的間隙，燈具不能全部安裝在天頂的里面，或有熱源的墻邊，要注意低壓與高壓電連線分開走線

4、燈具上的連線可以從鉆孔中通過和燈具后面的連線可以用電線夾固定，要確保固定牢固

5、要確保燈具的電源線有足夠的長度，不要受到張力或切向力。安裝燈具的連線時避免過大的拉力，不要使連線打結。輸出連線要注意區分，不要和其它燈具混淆

6、安裝好后，將燈具低壓插頭與開關電源低壓插頭進行連接

7、非專業人員不得進行拆卸，維修，我司有權對私自拆卸，維修的產品不給予更換或保修服務

2、請用干燥或較干燥的抹布進行清潔

3、不要使用化學或有腐蝕性的東西去清潔

2、工程類產品出現嚴重質量問題，售后服務人員24小時內到達現場更換完畢

3、正常使用LED燈的理論壽命為5萬小時

注(1)：應急，感應，紅外,wifi等智能燈具質保為2年；大功率燈種質保2年
